产品概述

下载数据手册 (英文版) 下载数据手册 (中文版)
mAT-600A 通用自动天线调谐器

mAT-600A 是一款通用高功率自动天线调谐器，兼容几乎所有电台和线性放大器。它支持最高600瓦（SSB）的射频功率，工作频率范围为1.8-54MHz。调谐器的前面板仅有一个按钮和三个指示灯，操作极其简单。

该设备采用全铝外壳和CNC加工面板，结合美观坚固的设计和相对轻便的可携带性。

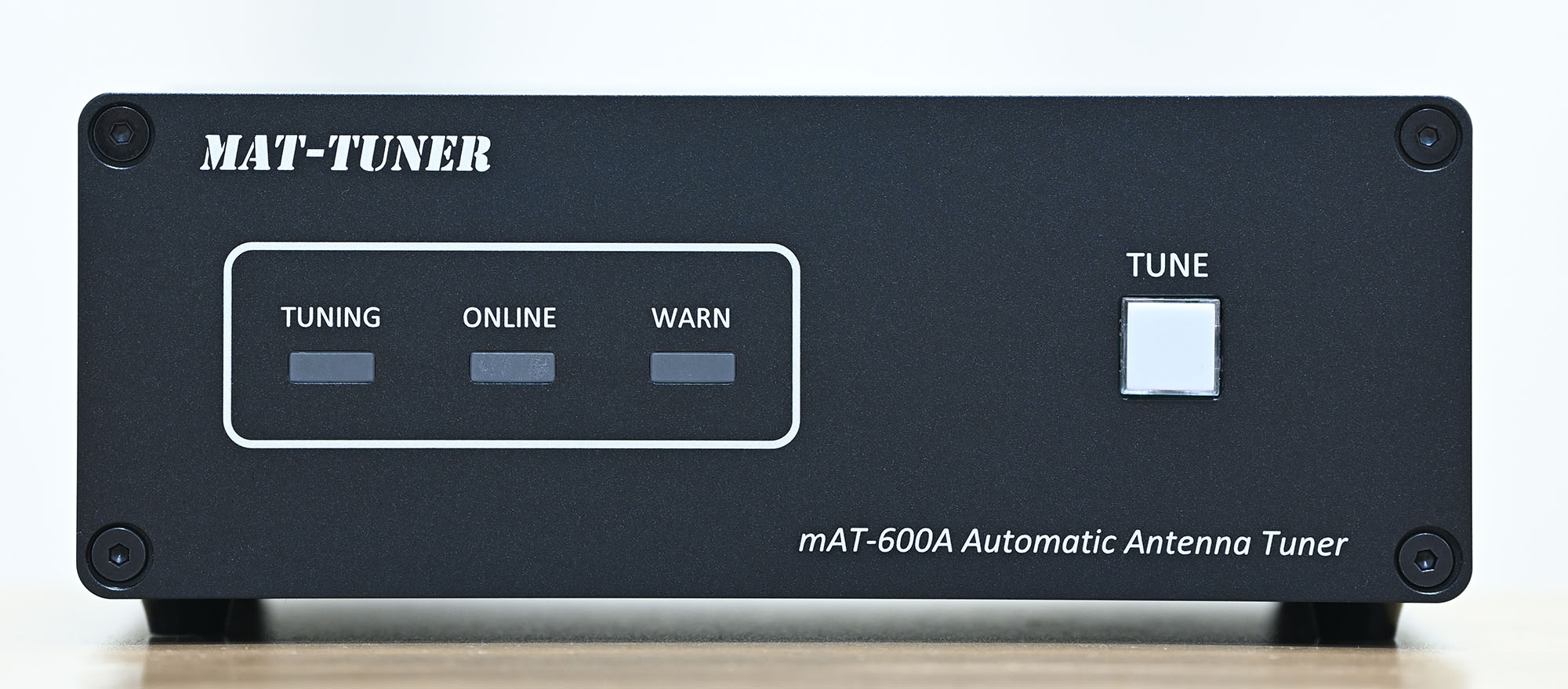

前面板

mAT-600A 前面板

调谐器前面板有三个状态指示灯和一个多功能TUNE按钮（同时作为电源指示灯）。

前面板指示灯：

  • TUNING（亮起）- 表示调谐器正在调谐过程中
  • ONLINE（亮/灭）- 亮：调谐器在线（正常工作）。灭：调谐器旁路（射频输入/输出直接连接）
  • WARN（仅在调谐时亮起）- 表示调谐时输入射频功率过高或过低

TUNE按钮：

  • 功能：按下启动调谐
  • 电源指示灯：调谐器通电时点亮

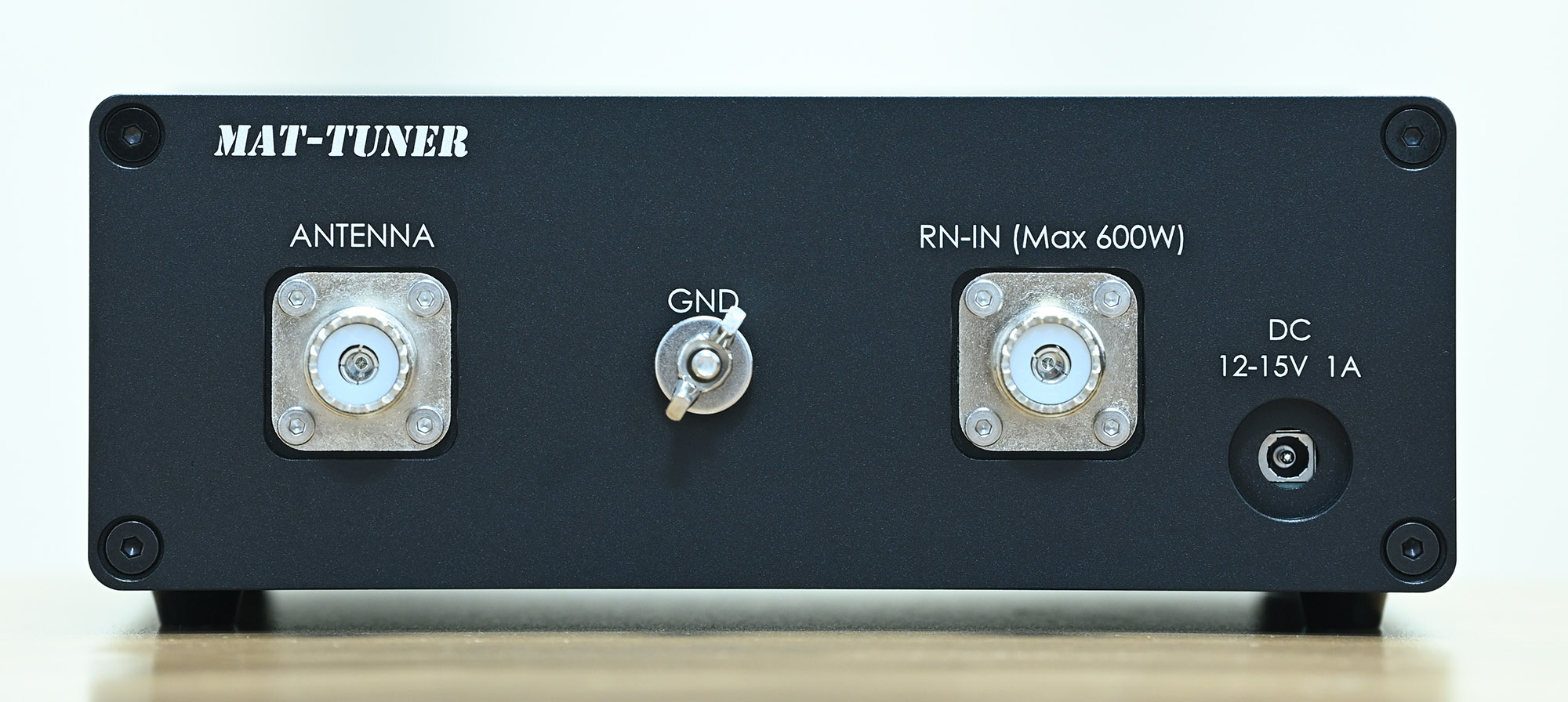

后面板

mAT-600A 后面板

后面板接口：

  • RF-IN (最大600W)：射频输入接口。连接到电台或线性放大器的天线接口
  • ANTENNA：天线输出接口
  • GND：接地端子。连接到正确接地的地线，以获得最佳发射和接收效率
  • DC 12-15V 1A：电源插座。使用随附的DC电源线连接到12-15V直流电源

技术规格

频率范围 1.8 - 54 MHz
最大射频功率 600W (SSB),150W (DATA)
调谐功率 5-15W
调谐时间 最大：8秒，从记忆调谐：小于100毫秒
工作温度 -10℃ ~ +60℃ (14℉ ~ 140℉)
记忆通道 16000
电源要求 DC 12-14V, 1.0A
尺寸 (高 x 宽 x 长) 76 x 192 x 205 mm
重量 1.9 Kg (净重), 2.2 Kg (毛重)
结构 全铝外壳，CNC加工面板

附件

5.5mm DC电源线一根（中间触点直径2mm）- 标准附件

技术支持

访问网站：http://www.mat-tuner.cn/ 获取更多信息和操作手册。
