产品概述
重要兼容性说明
说明1： 在售的mAT-30天调可以与YAESU FTX-1 Optima (100W或50W)完美适配，但不兼容YAESU FTX-1 Field (10W)。如果您使用FTX-1 Field (10W)，我们建议您购买专门设计的 mAT-1F天调。
说明2： 在售的mAT-30天调不能用于YAESU FT-817/818。如果您希望为这个型号的电台寻找天调，我们建议您购买专门为这个电台设计的 mAT-10天调。
说明3： 在售的mAT-30，以及我们公司的其他YAESU专用天调，均设计用于现有的YAESU电台。虽然我们努力让它们拥有良好的兼容性，但无法保证会与YAESU未来才发布的新型号电台兼容。
说明4： 当mAT-30天调与最大射频输出功率为200W的电台（例如FTDX-101MP）一起使用时，电台会自动将其输出功率降低至不超过100W。这是电台的固有设定。
说明5： 对于一些不具有YAESU标准8针天调插座的电台，无法使用包括mAT-30在内的YAESU专用型天调

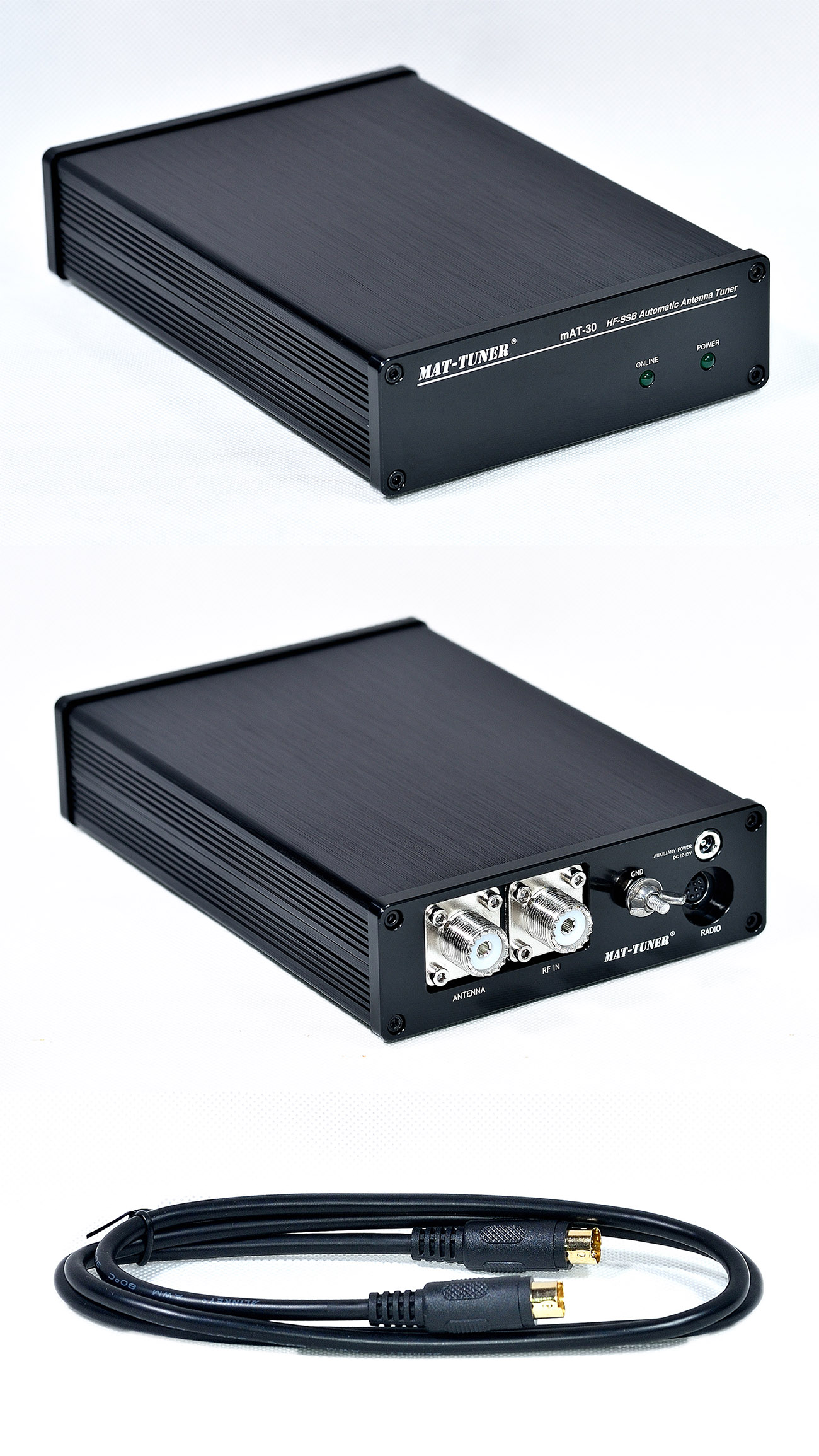

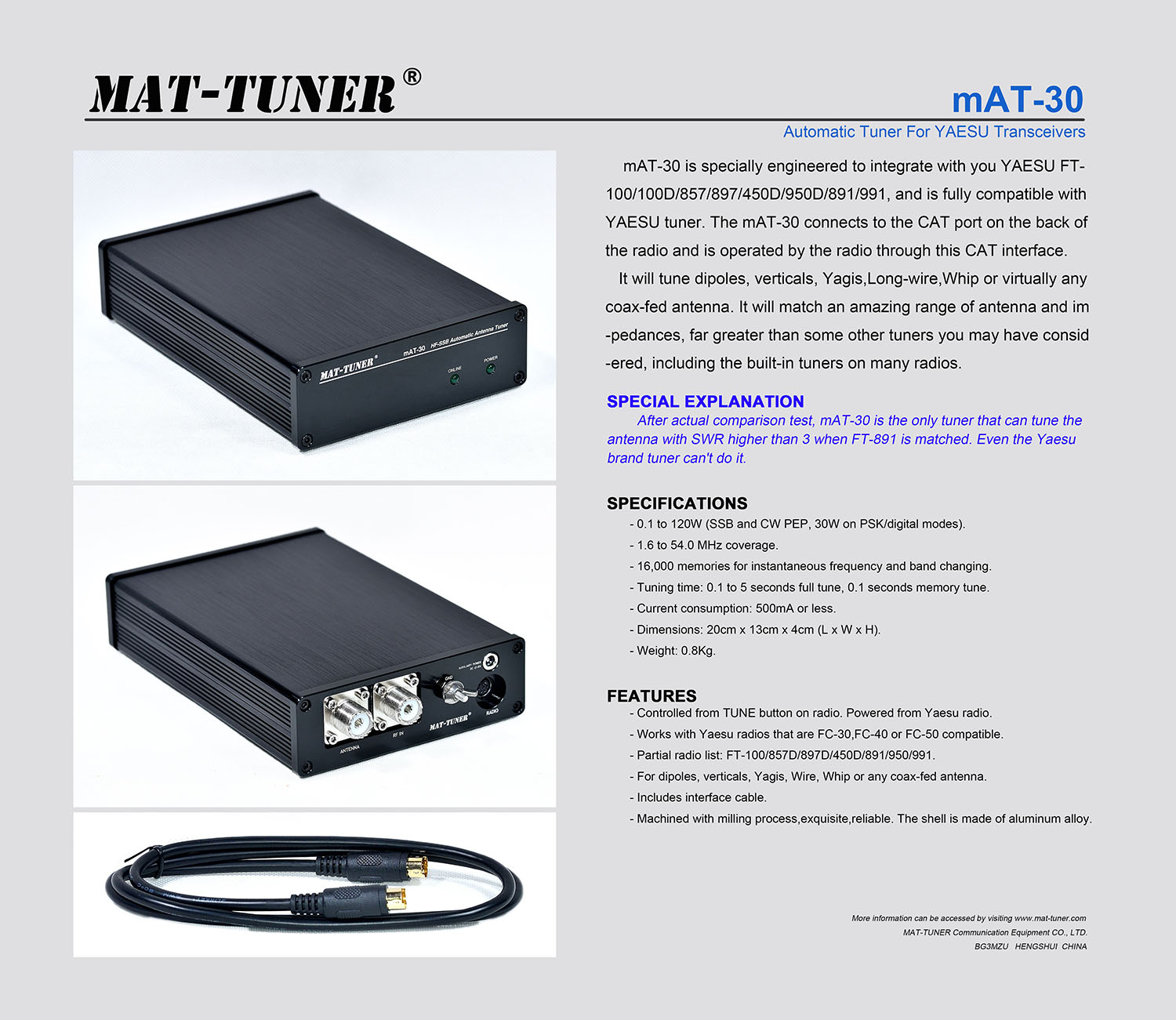

mAT-30是一款专为现代YAESU电台设计的自动天线天调。它适用于支持YAESU FC-30、FC-40或FC-50天调的一些YAESU电台。其操作方法与YAESU原装天调相同，简单方便。
mAT-30通过附带的mAT-CY数据线连接到电台的TUNER/CAT/LINEAR插座。电台通过数据线控制天调的调谐，并为天调供电。天调不需要外部电源。
兼容的电台型号
mAT-30可在1.8MHz至54MHz范围内工作，功率水平高达120瓦。它可以调谐偶极天线、垂直天线、八木天线，或几乎任何同轴馈电天线。它能匹配的天线和阻抗范围非常广泛，远超您可能考虑过的其他一些天调，包括许多电台内置的天调。
mAT-30拥有16,000个频率记忆。当在或接近先前调谐过的频率上调谐时，mAT-30会使用“记忆调谐”功能，在几分之一秒内召回先前的调谐参数。 如果没有有效的记忆数据，天调将运行完整的调谐周期，并将参数存储起来，以便后续在该频率上进行调谐时使用。

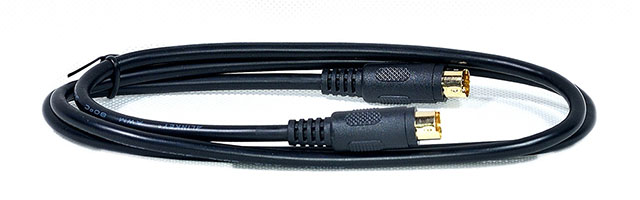

mAT-30的数据线mAT-CY用于在YAESU电台和天调之间传输控制信号。如图所示，数据线有两个mini-DIN 8针插头。 mAT-CY也可以被mAT-10用来连接YAESU FT-817/818。
按住电台的[TUNER]按钮两秒以启动调谐过程。快速按一下[TUNER]可旁通天调。

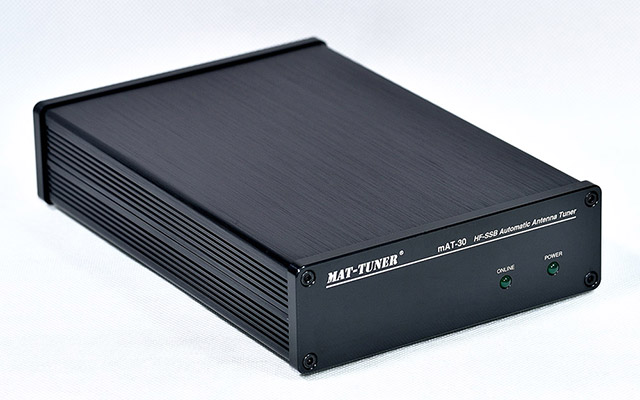

前面板指示灯：
- ONLINE - 点亮表示天调在线，熄灭表示天调处于旁路状态
- POWER - 电源指示灯

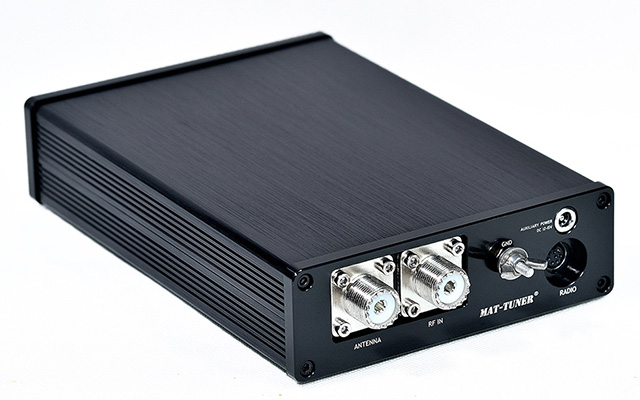

后面板接口：
- ANTENNA - SO-239插座，使用50欧姆同轴电缆连接天线
- RF IN - SO-239插座，连接到电台的“ANT”插座
- RADIO - 通过mini DIN 8针数据线mAT-CY连接到电台的“TUNER”插座
- GND - 连接到天线系统地线
技术规格
| 频率范围 | 1.8 - 54 MHz |
|---|---|
| 最大射频功率 | 120W (SSB/CW), 30W (PSK/数字模式), 100W (6米波段) |
| 阻抗范围 | 5 - 1500 Ω |
| 调谐时间 | 5秒或更短 |
| 记忆频道 | 16000 |
| 天线兼容性 | 偶极天线、垂直天线、V形天线、定向天线、长线天线或任何同轴馈电天线 |
| 电源 | 由电台通过数据线提供（最大0.5A） |
| 工作温度 | -10°C ~ +50°C |
| 尺寸 (长 x 宽 x 高) | 200 x 130 x 35 mm |
| 重量 | 净重 0.8 Kg (1.76 lb / 28.2 oz)，毛重 1.0 Kg (2.2 lb / 35.3 oz) |
| 构造 | 金属外壳，铝制铣削面板 |
附件
数据线 (mAT-CY)
使用说明书
技术支持
访问网站：http://www.mat-tuner.cn/ 获取更多信息和使用说明书。
(注：本页面图片仅供参考，实际产品以实物为准。)
