通用直流偏置器概述
mAT-4117 是一款通用直流偏置器，设计用于将直流电源和射频信号合并到单根同轴电缆上，或将它们从单根同轴电缆中分离出来。 当用它来控制调谐器等射频设备时，不再需要额外的电源、数据线，从而简化了您的设置。
通用兼容性
mAT-4117 兼容任何配备内置直流偏置器的远程天线调谐器，不仅限于 mAT 产品。一些 mAT 调谐器内置了偏置器，您可以直接使用 mAT-4117 来操作它们。 此外，您还可以将 mAT-4117 与其他具有内置直流偏置器的调谐器一起使用，即使它们不是 mAT 产品。
mAT-4117 可以为其他设备提供高达 50 V 的直流电源，并且可以承载最大 1 A 的电流。这使其适用于各种远程天线调谐器和其他需要通过同轴电缆注入直流电源的射频设备。
技术规格
| 频率范围 | 1.8 MHz - 30 MHz |
|---|---|
| 阻抗 | 50 Ω |
| 直流电压 | 1-50 V |
| 直流电流 | 最大 1 A |
| 射频隔离度 | > 65 dB (参见下面的测试结果) |
| 连接器 | 射频 (BNC), 射频&直流 (BNC), 直流输入 (2.1mm DC 插孔) |
射频隔离度性能
mAT-4117 射频隔离度测量

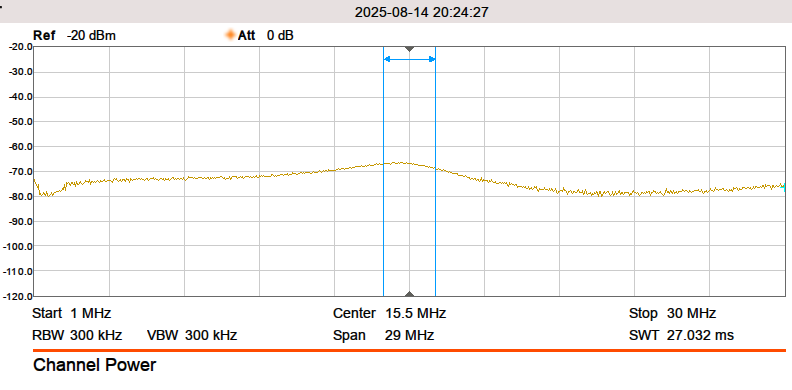

测试方法 1: 射频隔离度曲线测量
将一个 0 dBm 的射频载波信号（频率范围：1-30 MHz）注入射频通道，然后在直流电源端口测量射频载波信号强度。在整个 1 到 30 MHz 频率范围内，直流电源端口测得的射频信号强度显示，峰值信号电平在大约 15 MHz 处达到 -67 dBm，而最低电平为 -80 dBm。这证明了非常出色的性能。

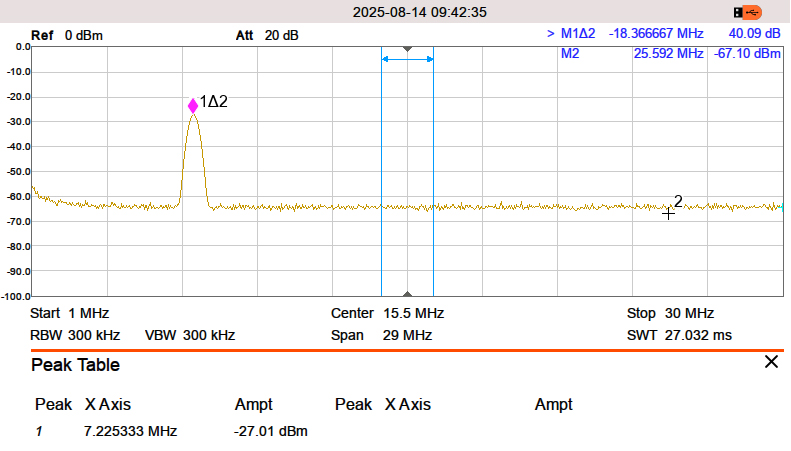

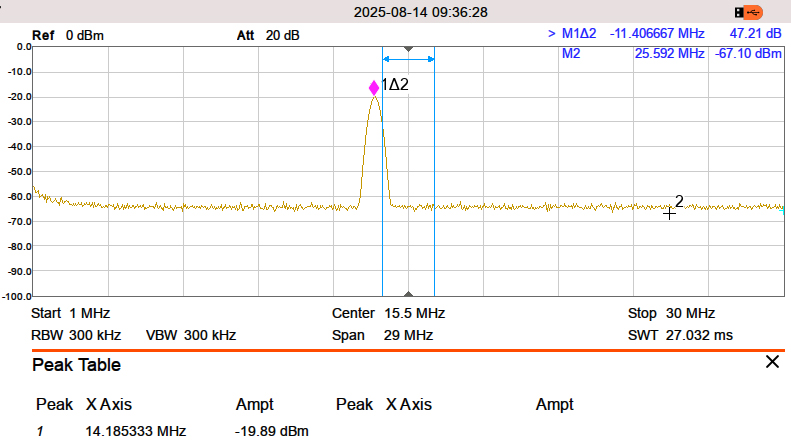

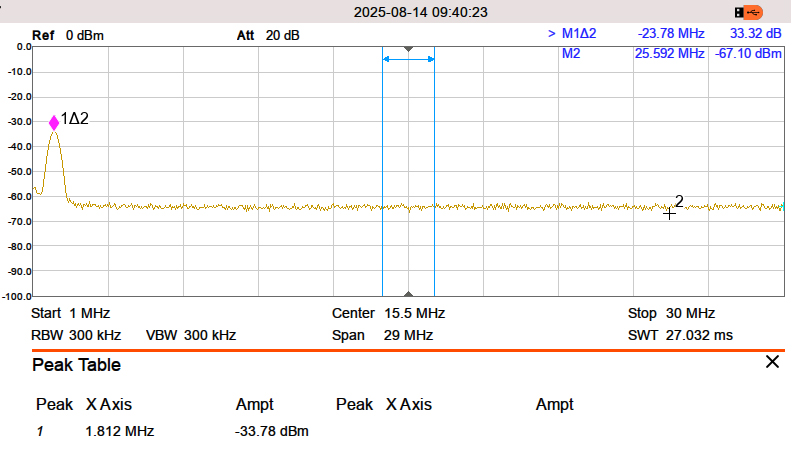

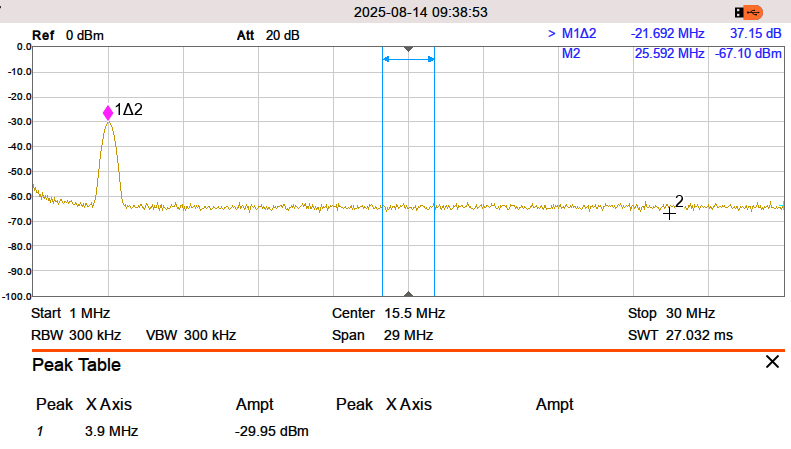

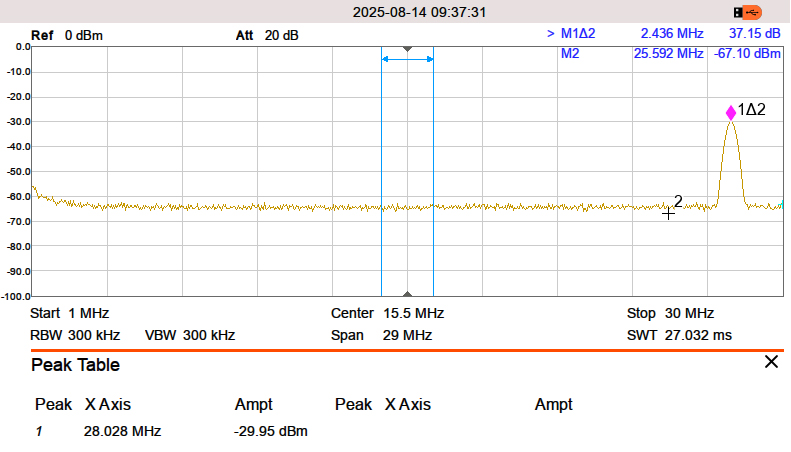

测试方法 2: 高功率射频隔离度测量
在高达 1000W 的各种频率和功率水平下进行了测量。结果显示，在整个频率范围内，射频隔离度始终超过 65 dB。
结论： 两种测量方法都证实，mAT-4117 的射频隔离度超过 -65 dB，表现出极具竞争力的性能。mAT-4117 采用两级滤波器来实现非常高的射频隔离度，这使其成为远程天线调谐器应用的绝佳选择，因为在这些应用中必须最大限度地减少射频泄漏到直流电源线中。
重要注意事项
警告
mAT-4117 上的 "射频&直流" 同轴连接器同时输出射频和直流电源。它旨在连接到远程天线调谐器的射频和直流输入连接器。
请勿连接任何会导致 "射频&直流" 连接器的中心导体与屏蔽层之间直流短路的设备或组件——例如驻波比表、电压巴伦或类似设备——因为这可能会损坏 mAT-4117 的偏置电路。
应用场景
- 为远程天线调谐器供电（兼容任何具有内置偏置器的品牌）
- 消除远程射频设备的单独电源线
- 简化远程天线系统的安装
- 为放大器、前置放大器或其他射频设备提供直流电源
- 可以成对使用，为没有内置偏置器的设备注入/提取直流电源
mAT-4117 偏置器为业余无线电爱好者和专业人士提供了一种多功能解决方案，他们需要为远程射频设备供电而无需铺设单独的电源线。其出色的射频隔离度确保了最小的干扰，而其广泛的兼容性使其适用于各种设备品牌和型号。
